碳纤维复合材料无损检测的方法

  碳纤维复合材料在制造过程中,由于工艺参数控制精度或人为疏忽等因素的影响,会在产品内部产生缺陷,从而影响复合材料的力学性能,有时还可能会造成灾难性的后果。无损检测以不破坏被测物体内部结构为前提,通过物理检测方式来对物体内部或表面的物理性能、状态特性以及内部结构进行检测,可应用于碳纤维复合材料缺陷检测的无损检测方法主要有:

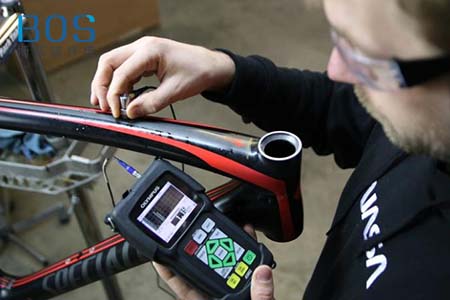

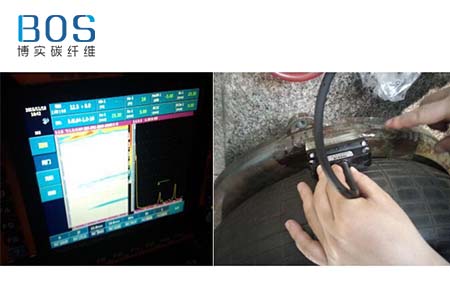

  1、声波检测法。该方法是较早用于材料缺陷检测的方法,其应用范围较为广泛。该方法是利用材料本身或者缺陷声学性能对超声波传播的影响来检测的,声波检测发还可以分为脉冲反射法、脉冲透射法、共振法、多次反射法、相位反射法、声谱分析法等。

  2、射线检测法。这是基于不同复合材料对射线的吸收系数不同,或同一复合材料表面与内部的构成与形状不同,从而导致对入射射线强度衰减的不同,通过检测透过复合材料的射线强度分布情况来检测材料内部的缺陷。

  3、跋射检测法。在对被检测的碳纤维复合材料构件施加载荷的过程中,碳纤维复合材料制件的应力会造成原有缺陷扩展或原质不良区生新缺陷,原有缺陷扩展和性缺陷扩展均产生声信号,通过接受信号以实现对整体构件进行监测。

  4、工业CT检测法。主要应用于复合材料中三相编织复合材料和穿刺复合材料的无损检测。能准确的检测出金属夹杂、纤维断裂、浸胶不足等各种缺陷。

  5、激光全息无损检测法。该检测方法是对被检测的碳纤维复合材料部件施加一定的载荷后,构件表面的位移变化与材料内部缺陷及构件应力分布有关,这种方法能够很好的检测出粘接界面脱粘类缺陷,有利于减少碳纤维制品的力学性能缺陷。

  除上述检测方法之外,目前还有热红外成像法、微波检测法、渗透检测法等,这些新检测方法的不断提出,有利于更好的提高碳纤维复合材料无损检测的技术。江苏博实碳纤维科技有限公司采用进口碳纤维原材料,能够满足客户的定制需求,可根据客户图纸定制医疗器械、航天军工、体育器材等领域产品,如果您有定制需求,可直接与我司技术联系。
