什么是斜纹或平纹碳纤维织物?

  在作为编织物使用时,碳纤维通常以机织物的形式使用,这使其更易于使用,并可根据应用需求提供额外的结构强度。因此,碳纤维织物有许多不同的编织方式,其中最常见的是平纹、斜纹和缎纹,本文将分别进行详细的介绍。

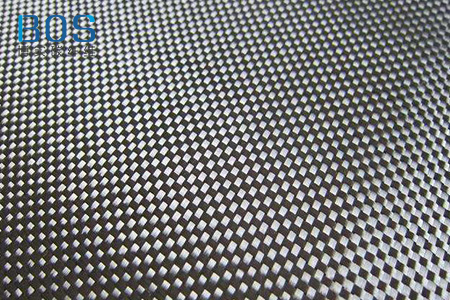

  一、平纹织物。平纹编织碳纤维板外观对称,呈小棋盘状。在这种编织物中,丝束以上/下模式编织。交织之间的短间距使平纹织物具有较高的稳定性。织物稳定性是指织物保持其编织角度和纤维取向的能力。由于这种高水平的稳定性,平纹织物不适合具有复杂轮廓的叠层,它不会像其他一些织物那样柔韧。通常,平纹织物适用于平板、管状和二维曲线。但是这种编织物也存在缺点,由于交织物之间的距离较短,丝束中的卷曲过大,粗糙的卷曲会产生应力集中,随着时间的推移会削弱零件。

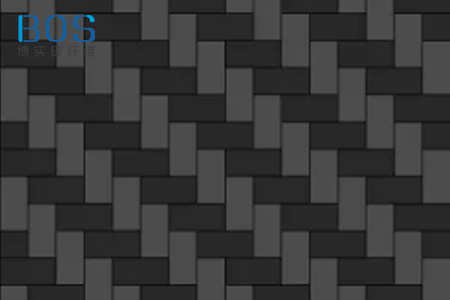

  二、斜纹织物。斜纹织物是平纹织物和缎纹织物之间的桥梁。斜纹织物具有良好的柔韧性,可以形成复杂的轮廓,它比缎纹织物更能保持织物的稳定性,但不如平纹织物。如果沿着斜纹织物中的一根丝束走,它经过一定数量的丝束,然后再经过相同数量的丝束。上/下图案创建对角线箭头外观,称为“斜纹线”。与平纹织物相比,两股交织物之间的距离越长,意味着卷曲越少,潜在应力集中越小。

  2×2斜纹织物可能是业内最知名的碳纤维织物。它被用于许多装饰结构应用,但也有强大的功能性,它具有中等的成型性和中等的稳定性。正如2×2的名称所暗示的那样,每根丝束将经过2根丝束,然后再经过两根丝束。同样,4×4斜纹织物上下交织丝束数量为4束。与2×2斜纹织物相比,它的成形性稍高一些,因为织物没有那么紧密,但稳定性也会降低。

  三、缎纹织物。缎纹织物拥有几千年的发展史,它可用于制造具有出色悬垂性的丝绸织物,同时看起来光滑无缝。对于复合材料来说,这种悬垂性意味着它可以很容易地形成和包裹复杂的轮廓。由于织物的可成型性很强,因此预期其稳定性较低。常见的线束缎纹织物有4丝束缎纹(4HS)、5丝束缎纹(5HS)和8丝束缎纹(8HS)。随着缎纹组织数量的增加,成型性将增加,织物稳定性将降低。

  四、5丝束缎纹。线束名称中的数字表示经过的拖束总数。在4丝束缎纹(4HS),它将通过3次上部牵引,然后在通过1次下部牵引(三上一下)。与之类似,在5丝束缎纹(5HS),它将通过4次上部牵引,然后在通过1次下部牵引(四上一下);而在8丝束缎纹(8HS),它将通过7次上部牵引,然后在通过1次下部牵引(七上一下)。
