电机转子采用碳纤维保护套的性能分析

  永磁同步电机的转子包括永磁体、转子铁芯、转轴、轴承等。具体来说,根据永磁体在转子铁芯中的位置可以分为表面式和内置式PMSM。其中表面式PMSM转子结构又分为:表贴式和插入式。

  定子磁极由由铁心和压力磁绕组构成,转子即电机中的旋转体,通过转子中铁芯外的永久磁钢作用在电机气隙中建立磁场,多片磁钢通过粘贴或其他方式与转子组件配合后,由于高速电机转速可高达20000?60000转每分钟,转子上的永磁钢片在强离心作用力下,易产生脱落和高速甩出风险,从而影响高速电机的使用寿命和应用效果。碳纤维转子保护套采用缠绕工艺生产。耐温好、导热快、不导磁,高速旋转时动平衡强,是目前转子保护的最佳方案。

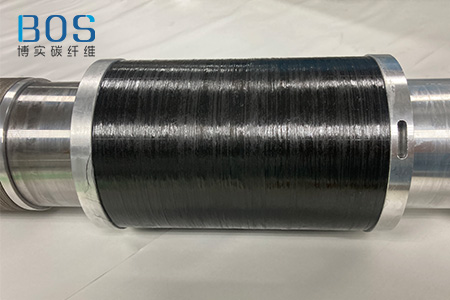

碳纤维保护套

  主要制作方法是将高速转子体外表面径向位置开设有多个凹槽面,碳纤维缠绕凹面上向一个固定方向缠绕碳纤维预浸料,并进行加固处理。碳纤维缠绕加固的高速电机转子,结构紧凑、生产便捷、通过浸渍树脂的碳纤维无缝缠绕至转子磁钢片永磁体外圈上进行箍紧、避免磁钢片高速甩出风险,有利于提高高速电机使用寿命、满足高速电机的转速需求。

  江苏博实碳纤维生产的高速永磁电机转子碳纤维护套可应用于小型家电、大型电机及发电机等领域,已经对碳纤维保护套实现批量生产。该电机不仅将电机的输出功率有了较大的提高,而且大大缩小了电机体积,延长了电机寿命,如果您有定制需求,可直接与我司技术联系,可实现来图定制服务。
