碳纤维复合材料螺栓连接性能分析

  碳纤维增强树脂基复合材料(简称复合材料)以其比强度、比刚度大和整体可设计好的优点,以往在航空领城应用广泛,近年在船舶等领城应用范围也日益扩大。复台材料具有传统金属材料无法比拟的优良综合性能,对提高舰船隐身性能方面更有诸多优点。复合材料的吸波透波性、绝缘隔热隔音性、阻尼减振性以,及尤磁性等固有特性为提高舰艇的雷达隐身、红外隐身、声隐身和磁隐身等创造了极有利的条件,因而是设计和建造中小型隐身舰艇最有潜力的结构/隐身材料。

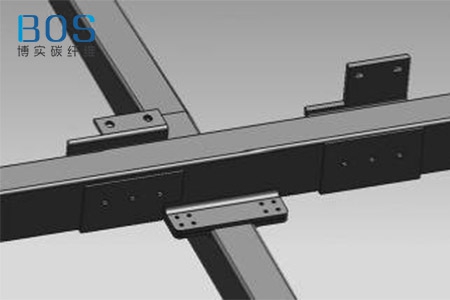

  相对于复合材料胶结连接,螺栓连接用于传递较高载荷或需要强调可靠性高的部位,多用于主承力构件的连接。机械链接的优点主要表现在:便于质量检测,安全可靠;能传递大载荷,抗剥离性能好;受环境因素影响较小;连接中无残余应力;能够拆卸后再装配,便于修补;加工简单等例。复合材料构件螺栓连接结构的形式主要有开孔螺栓连接、孔内预埋金属套简件螺栓连接、层间预埋环形金属件螺栓连接3种形式。复合材料机械连接破坏模式有层合板的拉伸破坏、剪切破坏、劈裂破坏、挤压破坏以及紧固件的破坏。

  为了对比分析不同连接方案结构的性能,针对上述3种连接方案,设计了3种试验:即无预埋件的螺栓连接层合板双剪切试验、螺栓孔内预埋钢制套简件的螺栓连接层合板双剪切试验和层合板内预埋钢板的螺栓连接层合板双剪切试验。试验中所涉及到的主要材料有复合材料层合板、预埋套简、预埋钢板和连接螺栓。

  3种试件的开孔位置一致,但套简预埋件试件为放人套简使开孔直径增大。3种试件的铺层形式一致,为保证3种试件总体尺寸一致,预埋钢板件的层合板试件中层合板的厚度为1mm。

  经过上述试验后发现:

  1)开孔螺栓连接、孔内预埋金属套简件螺栓连接、层间预埋环形金属件螺栓连接3种不同形式连接的失效模式都是挤压破坏,表明采用3倍孔边距对复合材料层合板螺栓连接能够获得该试件最大承载力,在设计复合材料打孔螺栓连接时应保证打孔的位置和制件边缘距离至少在3倍孔径以上。

  2)带有预埋件的连接结构的承载能力较强,尤其是钢板预埋件的连接结构,其承载能力约为其他2种连接形式的3倍。同时选择韧性好的钢板预埋,可提高复合材料连接的抗脆性破坏能力,如果不考虑重量因素是一种连接强度和可靠性高的复合材料层合板螺栓连接方式,在关键连接位置应用可靠性更高。
