碳纤维复合材料在防空导弹贮运发射箱上的应用

  江苏博实科技:近年来随着防空导弹武器系统诞生,防空导弹武器系统作为一个国家战略防御体系的主要组成部分,越来越受世界各国的高度重视。近十年来,世界各国相继研制、装备各种类型的战略导弹、战役性战术进攻性导弹,这些武器对各国空中、陆上和海上安全构成极大的威胁。世界各大国加紧了先进防空导弹武器系统的研制、装备步伐。

  自二十世纪七十年代以来,碳纤维复合材料因其高比强度、比模量、可设计性、阻尼减震、耐疲劳、抗老化、成型工艺简单等一系列优点,在航空航天领域取得广泛的应用。二十世纪八十年代中期,美国的MX“和平卫士”洲际战略弹道导弹,是美军宣称其核武库中具备相当威慑能力的大杀器。该导弹的大型发射筒是用碳纤维环氧树脂增强材料研制的。我国某战略导弹的发射筒已采用部分碳纤维复合材料筒,与传统的铝合金结构筒比可达到减重28%的效果。
MX“和平卫士”洲际战略弹道导弹
  碳纤维环氧树脂复合材料结构件通常有热压罐固化、常压加温固化两种工艺方式。前者工艺成本较高,但相对于后者而言,可以提高材料性能约20-30%。某碳纤维环氧树脂复合材料发射筒采用热压罐固化工艺,纤维体积含量达60%以上,但空隙率仅有0.1%。相比之下,美国的MX导弹发射筒采用烘房固化,其纤维体积含量为50-55%,空隙率高达3.2%。由此可得知,采用大型热压罐、多个箱体同时热压的方法可以降低工艺成本、提高产品质量,从而提高经济效益。

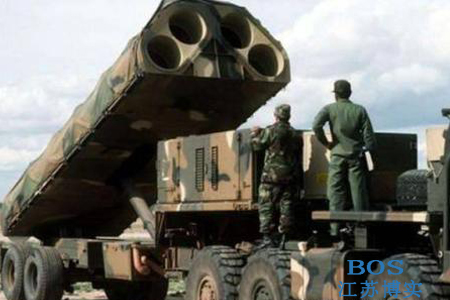

导弹贮运箱体
  贮运发射箱主要用于发射导弹,兼有支撑、固定、贮存和运输导弹的功能。其箱体为贮运发射箱的主承力结构,用于安装导轨、固弹机构、电插头机构、电缆、管路和各种传感器等;同时,它又是导弹的密封包装容器。贮运发射箱箱体质量一般占整箱重量的60%,是减轻自重的主要途径,可采用碳纤维复合材料作为贮运发射箱箱体。碳纤维复合材料成型收缩小,易脱模,成型精度高,电磁屏蔽性能较好。

  碳纤维复合材料防空导弹贮运发射箱的设计原则:

  1.成本较低,不得超过金属材料贮运发射箱的制作成本,具有较好的性能价格比;

  2.质量较轻,比铝合金材料贮运发射箱轻约30%,具有更好的机动性;

  3.可重复使用性好,寿命长,长期使用形变小,维修简便,使用成本低;

  4.电磁屏蔽性能好,为导弹提供良好的抗干扰电磁环境;

  5.生产工时少、效率高,便于批量生产、装备;

  6.批量生产质量稳定,具有较高的经济、军事效益。

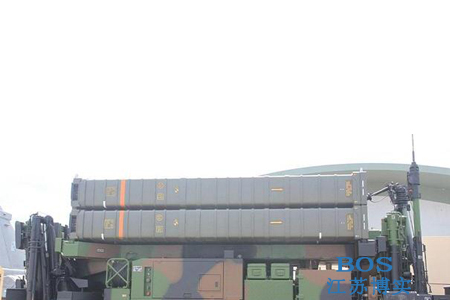

(碳纤维导弹贮运箱体)
  贮运发射箱的箱盖平时起到密封箱体的作用,发射时将被导弹头部直接冲破和发动机燃气流直接吹破。通常来说属于易碎物品,早期贮运发射箱盖板选用泡沫塑料制成,盖板较厚且多为外凸的四棱锥台或者四楞相拼弧瓣造型,强度低、防护结构设计困难,模具复杂、气密性较差。目前盖板一般采用金属材料制成,破碎后碎块质量轻、动能很小,不易损坏设备和人员。目前国外已经开始大量采用平板盖造型和碳纤维复合材料,强度高、防护设计简单、模具简单、气密性较好。

  以碳纤维树脂基复合材料为代表的纤维复合材料作为轻质、高强度、高模量的新型结构、功能材料,能有效提高先进防空导弹贮运发射箱的战术技术性能、技术经济效益;随着碳纤维生产成本的持续下降,碳纤维复合材料必将在防空导弹贮运发射箱上得到越来越多的应用,充分发挥新型防空导弹武器系统的总体作战效能。
