碳纤维的组成结构与材料特性

  江苏博实科技:碳纤维是一种含碳量在95%以上的高强度、高模量纤维的新型纤维材料。它是由片状石墨微晶等有机纤维沿纤维轴向方向堆砌而成,经碳化及石墨化处理而得到的微晶石墨材料。

  碳纤维的组成结构:

  碳纤维是含碳量高于90%的无机 高分子纤维。其中含碳量高于99%的称石墨纤维。碳纤维的微观结构类似人造石墨,是乱层石墨结构。碳纤维各层面间的间距约为3.39到3.42A,各平行层面间的各个碳原子,排列不如石墨那样规整,层与层之间借范德华力连接在一起。通常也把碳纤维的结构看成由两维有序的结晶和孔洞组成,其中孔洞的含量、大小和分布对碳纤维的性能影响较大。
  当孔隙率低于某个临界值时,孔隙率对碳纤维复合材料的层间 剪切强度、 弯曲强度和 拉伸强度无明显的影响。有些研究指出,引起 材料力学性能下降的临界孔隙率是1%-4%。孔隙体积含量在0-4%范围内时,孔隙体积含量每增加1%,层间剪切强度大约降低7%。通过对碳纤维 环氧树脂和碳纤维双马来亚胺树脂 层压板的研究看出,当孔隙率超过0.9%时,层间剪切强度开始下降。由试验得知,孔隙主要分布在纤维束之间和层间界面处。并且孔隙含量越高,孔隙的尺寸越大,并显著降低了层合板中层间界面的面积。当材料受力时,易沿层间破坏,这也是层间剪切强度对孔隙相对敏感的原因。另外孔隙处是应力集中区,承载能力弱,当受力时,孔隙扩大形成长裂纹,从而遭到破坏。
  即使两种具有相同孔隙率的层压板(在同一养护周期运用不同的预浸方法和制造方式),它们也表现处完全不同的力学行为。力学性能随孔隙率的增加而下降的具体数值不同,表现为孔隙率对 力学性能的影响离散性大且重复性差。由于包含大量可变因素,孔隙对复合材料层压板力学性能的影响是个很复杂的问题。这些因素包含:孔隙的形状、尺寸、位置;纤维、基体和界面的力学性能;静态或者动态的荷载。

  相对于孔隙率和孔隙长宽比,孔隙尺寸、分布对力学性能的影响更大些。并发现大的孔隙(面积>0.03mm2)对力学性能有不利影响,这归因于孔隙对层间富胶区的裂纹扩展的产生影响。

  碳纤维的材料特性:

  1、物理性质

  碳纤维兼具碳材料强抗拉力和纤维柔软可加工性两大特征,是一种的力学性能优异的新材料。碳纤维拉伸强度约为2到7GPa,拉伸模量约为200到700GPa。密度约为1.5到2.0克每立方厘米,这除与原丝结构有关外,主要决定于炭化处理的温度。一般经过高温3000℃石墨化处理,密度可达2.0克每立方厘。再加上它的重量很轻,它的比重比铝还要轻,不到钢的1/4,比强度是铁的20倍。

  碳纤维的热膨胀系数与其它纤维不同,它有各向异性的特点。碳纤维的比热容一般为7.12。热导率随温度升高而下降平行于纤维方向是负值(0.72到0.90),而垂直于纤维方向是正值(32到22)。碳纤维的比电阻与纤维的类型有关,在25℃时,高模量为775,高强度碳纤维为每厘米1500。这使得碳纤维在所有高性能纤维中具有最高的比强度和比模量。同钛、钢、铝等金属材料相比,碳纤维在物理性能上具有强度大、模量高、密度低、线膨胀系数小等特点,可以称为新材料之王。

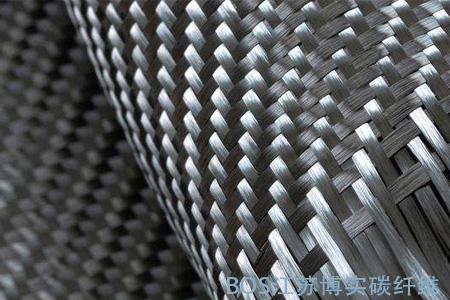

  碳纤维除了具有一般碳素材料的特性外,其外形有显著的 各向异性柔软,可加工成各种织物,又由于比重小, 沿纤维轴方向表现出很高的强度,碳纤维增强环氧树脂复合材料,其比强度、比模量综合指标,在现有结构材料中是最高的。碳纤维树脂复合材料抗拉强度一般都在3500兆帕以上,是钢的7到9倍,抗拉 弹性模量为230到430G帕亦高于钢;因此CFRP的比强度即材料的强度与其密度之比可达到2000兆帕以上,而A3钢的比强度仅为59兆帕左右,其比模量也比钢高。

  与传统的玻璃纤维相比, 杨氏模量(指表征在弹性限度内物质材料抗拉或抗压的物理量)是玻璃纤维的3倍多;与 凯芙拉纤维相比,不仅杨氏模量是其的2倍左右。碳纤维 环氧树脂层压板的试验表明,随着孔隙率的增加,强度和模量均下降。孔隙率对层间剪切强度、弯曲强度、弯曲模量的影响非常大;拉伸强度随着孔隙率的增加下降的相对慢一些;拉伸模量受孔隙率影响较小。
  碳纤维还具有极好的纤度(纤度的表示法之一是9000米长纤维的克数),一般仅约为19克,拉力高达300kg每微米。几乎没有其他材料像碳纤维那样具有那么多一系列的优异性能, 因此在旨度、刚度、重度、疲劳特性等有严格要求的领域。在不接触空气和氧化剂时,碳纤维能够耐受3000度以上的高温,具有突出的耐热性能,与其他材料相比,碳纤维要温度高于1500℃时强度才开始下降,而且温度越高,纤维强度越大。碳纤维的径向强度不如轴向强度,因而碳纤维忌径向强力(即不能打结)而其他材料的晶须性能也早已大大的下降。另外碳纤维还具有良好的耐低温性能,如在液氮温度下也不脆化。

  2、化学性质

  碳纤维的化学性质与碳相识,它除能被 强氧化剂氧化外,对一般碱性是惰性的。在空气中温度高于400℃时则出现明显的氧化,生成CO与CO2。 碳纤维对一般的有机溶剂、酸、碱都具有良好的 耐腐蚀性,不溶不胀,耐蚀性出类拔萃,完全不存在生锈的问题。有学者在1981年将PAN基碳纤维浸泡在强碱氢氧化钠溶液中,时间已过去30多年,它仍保持纤维形态。但其耐冲击性较差,容易损伤,在强酸作用下发生氧化,碳纤维的电动势为正值,而铝合金的电动势为负值。当碳纤维复合材料与与铝合金组合应用时会发生金属碳化、渗碳及电化学腐蚀现象。因此,碳纤维在使用前须进行表面处理。 碳纤维还有耐油、抗辐射、抗放射、吸收有毒气体和减速中子等特性。
