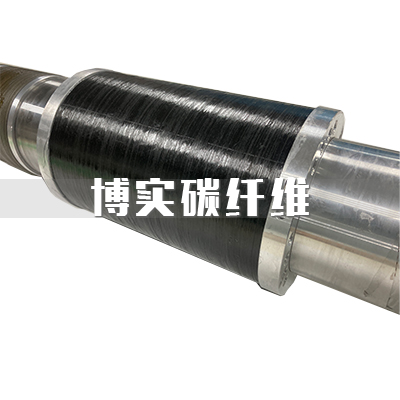

碳纤维绑扎高速电机转子保护套

材料牌号:可选T300、T700、T800、M40级碳纤维
产品规格:按图纸
制造工艺:缠绕
产品用途:高速电机
性能优势:强度高
合作方式:非标来图定制加工
联系电话:136-5518-9859
发布时间:2022-06-23
在线咨询

高速永磁电机的转子在高速旋转时,永磁体不能承受由离心力产生的拉应力,必须在外层设置保护套并提供一定的预紧力来抵消,目前保护套主要是采用合金材料和碳纤维复合材料。

高强度的碳纤维复合材料绑扎带的厚度小,而且不产生高频涡流损耗,同时也避免了金属护套在热套过程中可能使永磁体发生退磁的问题.采用高强度碳纤维绑扎防护套具有广阔的应用前景。

我公司采用碳纤维缠绕工艺,即在客供转子外层直接缠绕碳纤维带至设计厚度,固化后再磨外圆。该工艺的优点为:

1、代替了压装式护套,不存在护套内径公差及过盈配合,转子无须冷缩装配,无需压装,工艺简单。

2、通过控制碳纤维缠绕张力,保证了永磁体与碳纤维缠绕层之间有足够的预紧力,使永磁体一直处于受压状态,各永磁体之间紧密配合,期间没有间隙存在,减小了风摩损耗。
