碳纤维绑扎表贴式永磁电机转子的性能优势有哪

  高速永磁电机转子碳纤维绑扎适用于智能控制、高铁、航空、航天、航海、家用电器、制冷、污水处理、石油等各种高速直驱电机转子。转子是表贴式永磁同步电机中较为重要的部件,其在运转过程中产生的热量会和涡流效应会严重损坏电机寿命。

  为了防止磁铁高速飞走,整个转子被包裹在一个由合适材料制成的薄壁圆筒内。早期的解决方案是使用非磁性金属套管,如钛或铬镍铁合金。这种方法有很多优点:金属套筒非常坚固,与转子的其他部分相比具有非常相似的热膨胀特性。主要缺点是金属是导体,套管中会产生强烈的涡流,增加损耗,减少效率。在这种背景下,碳纤维保护套应运而生了。

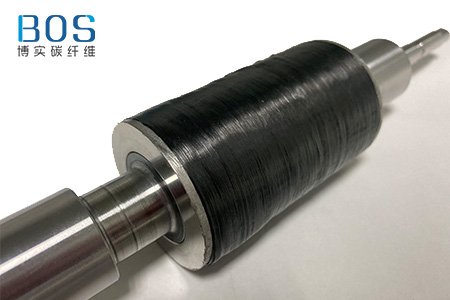

碳纤维转子保护套

  一般的碳纤维保护套有两种:套筒和绑扎式,套筒适用于两端大小一致的转子,而针对那些两端大小不一,或者有凹槽的转子,则需要采用碳纤维绑扎来实现保护,江苏博实就是采用的碳纤维绑扎,碳纤维能够很好地贴合转子表面,让转子实现持续的超高转速+不膨胀。在制造电机的时候,碳纤维需要以超高的张力紧紧的压在转子上。

  碳纤维绑扎表贴式电机转子的作用有两个:第一个作用是有效减少转子温度,转子温度很大一部分来自定子,碳钎维能有效减少热传导,可以减少磁钢退磁风险的同时减少高转速下的离心变形。第二个作用是“增加”转子磁通量。转子表层电阻率大的导体,可以提高转子的启动转矩当转子速度高后,因表层导体电阻率大,转差小,对电机转子的出力影响变得很小,内层电阻率小的铜灯金属材料绕组或铝鼠笼出力会增大。同时,碳纤维强度高,大转矩出力时不会损坏。

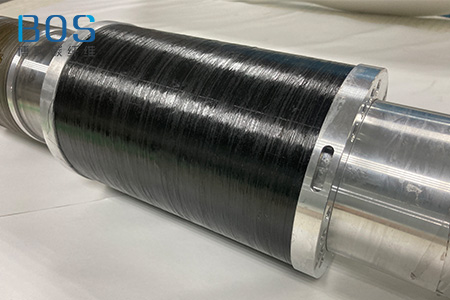

碳纤维转子保护套

  如果您有碳纤维转子保护套的定制需求,可直接与我们联系。我司拥有经验丰富的技术团队和完善配套的设备设施,能够满足您的定制需求。
