碳纤维雷达机箱的电磁屏蔽性能该如何来实现?

  传统的雷达机箱采用铝合金材质,整体的质量较大,利用碳纤维复合材料制作的雷达机箱主要的作用就是起到了减重的作用,为了更好的起到减重的利用,江苏博实在生产上采用碳纤维铝蜂窝夹层结构做箱体材料,可以在一定程度上面解决了传统的雷达机箱的重量问题。

  碳纤维复合材料制作的雷达机箱能够实现轻量化和一体化成型,能够为内部节省更多空间,可装载更多的部件,那机箱壁也会有很大的受力,碳纤维复合材料的强度性能好,能够更好地改善机箱局部受力情况。

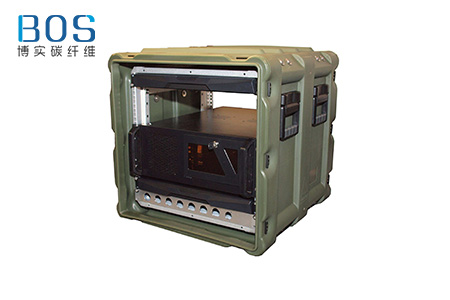

碳纤维雷达机箱

  成型之后的碳纤维雷达机箱不仅能够减少重量,安装精度符合结构的设计要求,并且还需要保证其电磁屏蔽需求。

  电磁屏蔽是利用金属材料或其他材料将发射源限定在某个范围之内,使之不向外扩散,或者让屏蔽体内电子电路不受外部电磁场干扰。传统的金属机箱通过切断电磁能量的传播路径来实现电磁屏蔽,通常机箱内电子器件产生的磁场会通过机箱的孔洞和电缆泄漏,那在碳纤维复合材料机箱上主要是三种方式来满足要求。

  1、首先通过正确的电路设计来控制机箱内电子器件产生较高电磁场,除正确布置走线方式外,最常用的方法是在信号线上添加信号线滤波器。其次是对整个机箱及输出电缆进行有效的屏蔽处理。

  2、屏蔽结构中,任何情况下都应使缝隙长度远小于所要抑制的电磁波波长λ,一般应<λ/100,至少≤λ/20波长。

  3、当电磁波入射到箱体上时,若箱体上有缝隙存在,则机箱上的感应电流是不连续的,在箱体内部喷涂导电漆,缝隙处使用导电衬垫并加宽屏蔽条的宽度,改善接缝处的电接触,能够提高箱体的屏蔽效能。

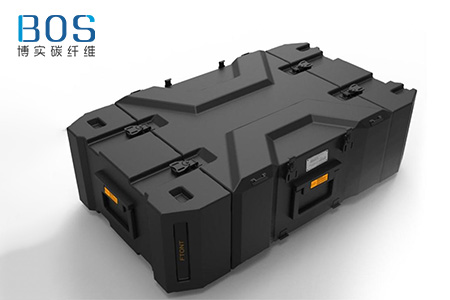

碳纤维雷达机箱

       江苏博实碳纤维科技有限公司是南京本地专注于复合材料制定制的企业,在碳纤维箱体产品,如碳纤维军用运输箱、碳纤维雷达机箱、碳纤维行李箱等方面,江苏博实都拥有比较丰富的研究设计生产经验,欢迎前来咨询。
