碳纤维在CT头托上的应用优势

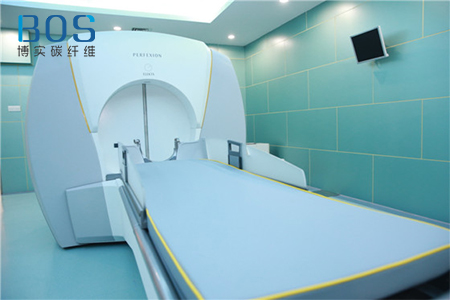

  头部X射线计算机断层扫瞄机组(CT)是目前世界公认的无损检测颅脑疾病的最有效设备。头托是头部CT机组的关键部件之一,CT机组在做颅脑断层照相时,作为支撑和固定头部的头托,过去一直使用粘合板或酚醛塑料制作,其强度和刚度均不足。因此要增加厚度才能达到要求。其结果降低了X射线的透过率,难以获得清晰的图象。

      如要保证信号转换成清晰的图象,则必须加大通过病人头部的X射线的剂量,这样造成对病人头部的毫不必要的射线损伤。为此,碳纤维复合材料作为X射线透过性好、重量轻、强度和刚度高结构材料被用来制作CT头托。《产品浏览:碳纤维医疗器械(图)

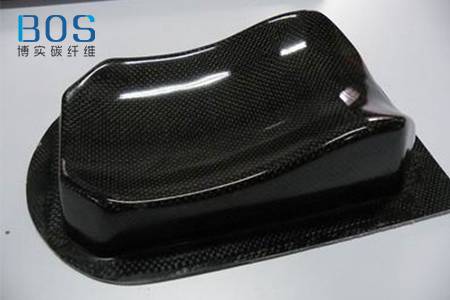

碳纤维头托

  例如,早期某医疗企业对研制的碳纤维CT头托要求X射线吸收性能CT值≤320,均方差≤1.25头,托承受10kg均匀载荷时,变形量要求≤5mm,头托线性同人体头形相吻合,表面光滑,圆顺。

      在CT头托的研制过程中,对常用的树脂基体和一些无机、有机织物增强环氧层压板的透X线性能及力学性能进行了测试。证明碳纤维/环氧树脂复合材料是制造CT头托的理想材料。它不仅具有优良的透X线性能.而且比强度和比刚度也大大高于普通复合材料。

  此外,根据人体头部线性和受力特点,进行优化设计,并综合考虑了产品性能、生产数量、设备投资等诸多因素,采用了真空袋压的工艺路线。经此法制成的产品内表光滑,尺寸精确,符合规定的技术要求。碳纤维头托CT值满足设计要求,实测平均CT值为246,载荷10kg的变形量为2.7mm。

  目前由碳纤维复合材料制作的头托已逐渐在X光诊疗设备领域得到广泛的应用,经过客户多年的试用反馈,碳纤维CT头托的强度、刚度、X线透过性能均能满足临床使用要求。
